En rénovation, plus de 7 logements sur 10 présentent au moins une anomalie électrique lors d’un diagnostic en France, souvent à cause de prises insuffisantes, d’un tableau dépassé ou d’une salle de bain mal protégée. La norme NF C 15-100 sert justement de référence pour concevoir une installation sûre, lisible et adaptée aux usages actuels.
Norme NF C 15-100 : ce qu’elle encadre dans un logement
La norme NF C 15-100 fixe les règles de conception, de réalisation et de protection des installations électriques basse tension dans les logements. Elle concerne les maisons neuves, les appartements, les extensions, les rénovations lourdes et les circuits créés lors de travaux.
Son objectif est concret : limiter les risques d’électrisation, d’incendie, d’échauffement des câbles et de surcharge. Elle impose aussi un niveau minimal de confort. Une installation conforme ne se résume donc pas à un tableau propre. Elle implique un nombre de prises adapté, des circuits spécialisés, une protection différentielle 30 mA, une gaine technique logement correctement organisée et des règles strictes dans les pièces d’eau.
À retenir : la NF C 15-100 ne demande pas de tout casser dans une maison ancienne à chaque petit chantier. En revanche, tout circuit neuf, remplacé ou profondément modifié doit être réalisé selon les règles actuelles.
Sur le terrain, notamment dans les maisons vendéennes des années 1970 à 1990 autour de La Roche-sur-Yon, Challans ou Fontenay-le-Comte, les écarts les plus fréquents sont les prises sans terre, les tableaux à fusibles, l’absence de différentiel 30 mA et les salles de bain avec appareillages trop proches de la douche.
Quand la norme NF C 15-100 s’applique en rénovation
Dans le neuf, la règle est simple : toute l’installation doit respecter la NF C 15-100. Le Consuel contrôle ensuite la conformité avant la mise en service par le fournisseur d’énergie. Pour une extension, un garage transformé en studio ou une surélévation, la partie créée doit également répondre aux exigences actuelles.
En rénovation, il faut distinguer trois situations. Une rénovation complète, avec dépose de l’ancienne installation électrique, impose une remise en conformité globale. Une rénovation partielle, par exemple la création d’une cuisine ouverte ou l’ajout d’une salle d’eau, impose la conformité des circuits neufs. Une mise en sécurité vise surtout à supprimer les dangers immédiats : terre, différentiel 30 mA, protections adaptées, absence de conducteurs apparents dangereux.
Pour un particulier, la bonne approche consiste à ne pas confondre conformité totale et sécurité minimale. Dans une longère vendéenne rénovée par étapes, il arrive de conserver certains circuits anciens en état correct tout en mettant aux normes les pièces refaites. Pour un projet complet, une mise aux normes bien planifiée évite les reprises coûteuses après les travaux de placo, de carrelage ou de cuisine.
Les règles générales à connaître avant de raisonner pièce par pièce
La NF C 15-100 repose sur une logique de circuits. Chaque usage doit être protégé par un disjoncteur adapté à la section des fils. Un circuit d’éclairage est généralement câblé en 1,5 mm² et protégé au maximum par 16 A. Un circuit de prises est souvent réalisé en 2,5 mm² avec un disjoncteur 20 A, ou en 1,5 mm² avec une limite plus basse.
La norme limite aussi le nombre de points par circuit. Pour les prises de courant, on retient couramment jusqu’à 12 prises sur un circuit en 2,5 mm² protégé en 20 A, ou jusqu’à 8 prises sur un circuit en 1,5 mm² protégé en 16 A. Pour l’éclairage, un circuit alimente au maximum 8 points lumineux.
Certains appareils exigent un circuit spécialisé. C’est le cas de la plaque de cuisson, du four, du lave-vaisselle, du lave-linge, du sèche-linge, du chauffe-eau, de la pompe à chaleur, de la VMC ou encore d’une borne de recharge. Dans une cuisine moderne, sous-dimensionner ces circuits crée vite des déclenchements répétés et des échauffements.
- Un point lumineux minimum est prévu dans chaque pièce principale et chaque dégagement.
- Les socles de prises doivent être raccordés à la terre, sauf cas très spécifiques d’appareillages dédiés.
- Les circuits sont protégés par des disjoncteurs divisionnaires, plus lisibles et plus sûrs que les anciens porte-fusibles.
- Les interrupteurs et commandes usuelles sont placés à une hauteur pratique, généralement entre 0,90 m et 1,30 m du sol fini.
Nombre de prises par pièce : les exigences principales
Séjour et salon : prévoir les usages réels
Dans le séjour, la NF C 15-100 impose un minimum de prises selon la surface. Pour une pièce principale jusqu’à 28 m², il faut au moins 5 prises de courant. Au-delà de 28 m², le minimum passe à 7 prises. Dans les petits espaces inférieurs à 4 m², une prise suffit généralement.
Ce minimum réglementaire reste souvent bas par rapport aux usages actuels. Télévision, box internet, console, lampadaire, aspirateur robot, chargeurs, enceinte connectée : un salon manque vite de points de branchement. Dans une rénovation aux Sables-d’Olonne ou à Saint-Gilles-Croix-de-Vie, avec baie vitrée, meuble TV mural et coin bureau, mieux vaut implanter les prises dès le plan d’aménagement.
ÉlectricitéMon compteur saute : les 6 causes possibles et quoi faireLe séjour reçoit aussi au moins un point d’éclairage commandé. Une prise de communication RJ45 est à prévoir selon la configuration du logement et le réseau de communication retenu.
Cuisine : la pièce la plus exigeante après le tableau
La cuisine concentre de fortes puissances. La norme demande au moins 6 prises de courant pour une cuisine de plus de 4 m², dont 4 prises au-dessus du plan de travail. Pour une petite cuisine de moins de 4 m², le minimum descend à 3 prises.
Les prises du plan de travail ne doivent pas être placées au-dessus de l’évier ni des plaques de cuisson. La hotte dispose souvent d’une alimentation en hauteur. Les prises destinées au petit électroménager doivent rester accessibles et réparties sur les zones utiles : cafetière, robot, grille-pain, bouilloire, recharge d’appareils.
La cuisine nécessite aussi plusieurs circuits spécialisés. La plaque de cuisson est alimentée par un circuit dédié en 32 A. Le four, le lave-vaisselle, le lave-linge si présent, le congélateur ou le réfrigérateur selon les choix techniques bénéficient de protections séparées. Dans une rénovation, cette partie justifie presque toujours une reprise du tableau électrique.
Chambres : un minimum simple, mais à adapter au quotidien
Chaque chambre doit disposer d’au moins 3 prises de courant et d’un point lumineux. Une prise de communication est également prévue dans les chambres selon l’organisation du réseau résidentiel. Ce socle convient à une chambre d’enfant classique, mais il devient juste dès qu’un bureau, une télévision ou une tête de lit équipée sont ajoutés.
Une implantation logique prévoit des prises de chaque côté du lit, une prise près du bureau et une prise libre pour l’aspirateur ou un chauffage d’appoint ponctuel. Dans les maisons rénovées pour de la location saisonnière en Vendée, ce détail évite les multiprises visibles et les rallonges mal posées.
Dégagements, entrée, cellier et garage
Les circulations de plus de 4 m² doivent recevoir au moins une prise. L’entrée, le couloir, le cellier et le garage méritent une réflexion spécifique. Ces zones accueillent souvent l’aspirateur, la box internet, un congélateur, une alarme, une porte motorisée ou une prise pour outillage.
Dans un garage, les circuits doivent être cohérents avec les usages : simple stockage, atelier, buanderie, recharge de vélo électrique ou préparation d’une borne pour véhicule électrique. Une prise extérieure ou en local humide doit être protégée et posée avec un matériel adapté à l’environnement.
Salle de bain : comprendre les volumes imposés par la NF C 15-100
La salle de bain est la pièce où la norme est la plus stricte. L’eau réduit la résistance du corps humain et augmente le risque d’électrisation. La NF C 15-100 définit donc des volumes de protection autour de la baignoire et de la douche. Chaque volume autorise ou interdit certains équipements électriques.
| Volume | Zone concernée | Règles principales |
|---|---|---|
| Volume 0 | Intérieur de la baignoire ou du receveur de douche | Équipements très limités, très basse tension de sécurité dans des conditions strictes |
| Volume 1 | Au-dessus de la baignoire ou de la douche jusqu’à 2,25 m | Matériel spécifique, indice de protection adapté, appareils autorisés très encadrés |
| Volume 2 | Bande de 60 cm autour du volume 1 | Matériel de classe adaptée, protection contre les projections d’eau |
| Hors volume | Au-delà des zones réglementées | Prises possibles avec protection différentielle 30 mA et respect des règles de pose |
Une prise classique ne se pose pas n’importe où près d’un lavabo ou d’une douche. Elle doit être hors volume, protégée par un disjoncteur différentiel 30 mA via l’interrupteur différentiel du tableau, et raccordée à la terre. Les luminaires, sèche-serviettes, chauffe-eau et extracteurs doivent correspondre au volume où ils sont installés.
La salle de bain impose aussi une liaison équipotentielle supplémentaire lorsque la configuration l’exige. Elle relie entre eux les éléments conducteurs accessibles afin de réduire les différences de potentiel. En pratique, c’est un point souvent oublié dans les rénovations anciennes, surtout quand une douche à l’italienne remplace une baignoire.
Tableau récapitulatif des exigences par pièce
| Pièce | Nombre minimal de prises | Points à prévoir |
|---|---|---|
| Séjour jusqu’à 28 m² | 5 prises | Éclairage, RJ45 selon logement, répartition autour TV et usages courants |
| Séjour de plus de 28 m² | 7 prises | Prévoir davantage si coin bureau ou multimédia |
| Cuisine de plus de 4 m² | 6 prises dont 4 au plan de travail | Circuits spécialisés plaque, four, lave-vaisselle, électroménager |
| Petite cuisine | 3 prises | Implantation à coordonner avec meubles et appareils |
| Chambre | 3 prises | Éclairage, RJ45, prises près du lit et du bureau |
| Salle de bain | Selon implantation hors volumes | Volumes 0, 1, 2, matériel adapté, différentiel 30 mA |
| Couloir supérieur à 4 m² | 1 prise | Éclairage commandé, usage aspirateur |
| Garage ou cellier | À adapter | Congélateur, buanderie, outillage, porte motorisée, recharge |

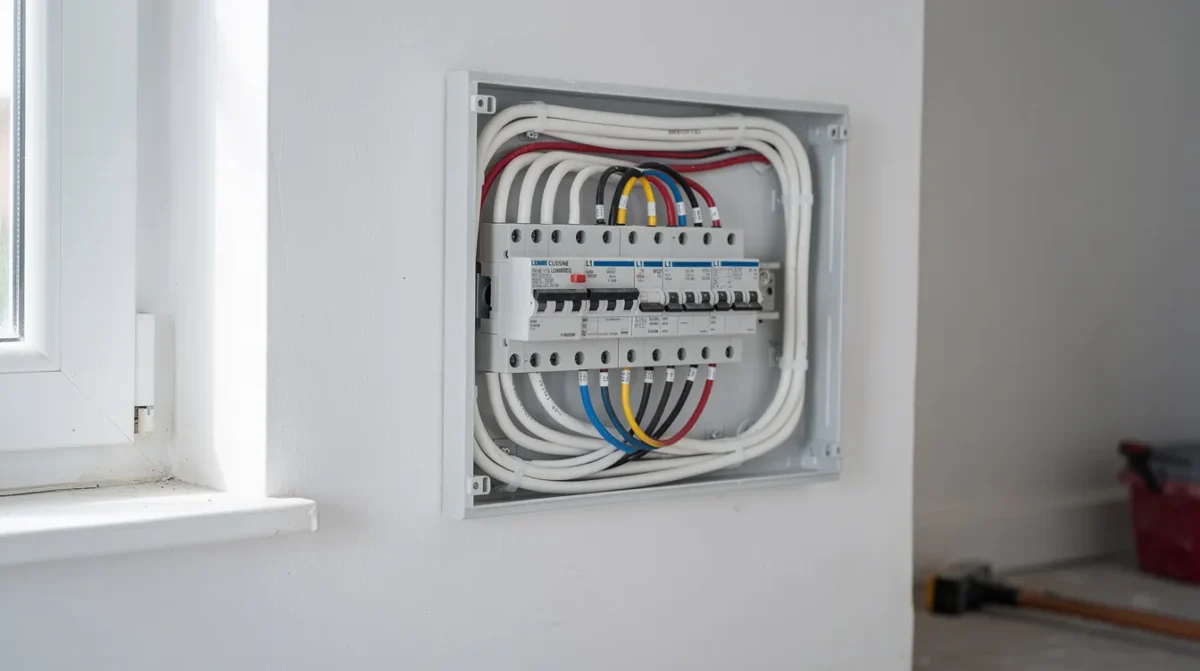

GTL, ETEL et tableau électrique : le cœur de l’installation
La GTL organise les arrivées et protections
La GTL, ou gaine technique logement, regroupe les équipements électriques principaux : tableau de répartition, dispositif de coupure d’urgence, coffret de communication, arrivées et départs de circuits. Elle prend place dans un espace réservé appelé ETEL, généralement sur toute la hauteur du sol au plafond.
La GTL doit rester accessible. Elle ne se place pas dans une salle de bain, au-dessus d’un évier ou dans un placard encombré sans accès réel. En maison individuelle, on la trouve souvent dans l’entrée, le garage attenant, le cellier ou un local technique. Le choix dépend du branchement Enedis, de la distribution des gaines et du futur usage du logement.
Un tableau bien conçu garde une réserve de modules pour les évolutions. La NF C 15-100 prévoit une réserve disponible, souvent de l’ordre de 20 % selon la taille du tableau. Cette marge sert lors d’un ajout de climatisation, de portail, de pompe de puits, de borne de recharge ou d’aménagement de dépendance.
Disjoncteur différentiel 30 mA : la protection à ne pas confondre
Dans le langage courant, on parle souvent de disjoncteur différentiel 30mA. Techniquement, dans un tableau domestique, on rencontre surtout des interrupteurs différentiels 30 mA associés à des disjoncteurs divisionnaires. Leur rôle est de couper l’alimentation lorsqu’une fuite de courant vers la terre est détectée.
Le disjoncteur de branchement général, souvent réglé à 500 mA, ne suffit pas à protéger les personnes. Les circuits du logement doivent être placés sous protection différentielle 30 mA. La norme limite aussi le nombre de circuits sous un même différentiel, avec un maximum courant de 8 circuits par interrupteur différentiel.
Le type de différentiel compte. Un type A protège notamment les circuits plaques de cuisson, lave-linge et recharge de véhicule électrique selon les cas. Un type AC couvre de nombreux circuits standards. Dans une rénovation complète, le tri des circuits sous les bons différentiels fait partie du travail de conception, pas seulement du câblage.
Consuel : quand l’attestation est demandée
Le Consuel délivre une attestation de conformité électrique. Elle est obligatoire pour une installation neuve avant la première mise en service. Elle est aussi demandée après une rénovation totale avec coupure et nouvelle demande de raccordement, ou lors de certaines installations de production comme le photovoltaïque.
Pour une rénovation partielle avec compteur déjà en service, le Consuel n’est pas systématique. En revanche, un professionnel sérieux travaille selon la NF C 15-100 même sans visite de contrôle. L’assureur, le diagnostiqueur immobilier ou un futur acquéreur regardera l’état de l’installation, surtout en présence d’anomalies visibles.
L’attestation Consuel ne remplace pas une conception soignée. Elle valide un niveau de conformité à un instant donné. Avant le dépôt du dossier, l’électricien vérifie les sections, les protections, la continuité de terre, les volumes de salle de bain, les repérages au tableau et la cohérence des circuits spécialisés.
Les erreurs fréquentes en rénovation électrique
La première erreur consiste à ajouter des prises sur un circuit existant sans vérifier sa section, sa protection et son cheminement. Dans les maisons anciennes, un même circuit alimente parfois plusieurs pièces, avec des boîtes de dérivation cachées et des couleurs de fils non standardisées.
ÉlectricitéMise aux normes électrique : obligations, prix et étapes en 2026La deuxième erreur concerne la cuisine. On pense aux meubles, au plan de travail et à l’électroménager, mais les alimentations arrivent trop tard dans le projet. Résultat : prises mal placées, four sur un circuit partagé, hotte sans attente, lave-vaisselle branché sur une rallonge.
La troisième erreur touche la salle de bain. Un miroir lumineux, un sèche-serviettes ou une prise près du meuble vasque semblent simples à poser. Sans respect des volumes salle de bain, le risque devient réel et la non-conformité nette.
- Éviter les multiprises permanentes derrière les meubles.
- Ne pas mélanger éclairage et prises sans logique de protection.
- Repérer chaque circuit au tableau avec des libellés clairs.
- Tester la terre et la continuité des conducteurs de protection.
- Anticiper les usages futurs : télétravail, climatisation, portail, recharge électrique.
Préparer un chantier conforme avec un électricien en Vendée
Un bon chantier commence par un relevé sur place. L’électricien identifie le tableau existant, la terre, les passages possibles, les contraintes des murs en pierre, des planchers bois, des doublages et des combles. Dans le bocage vendéen, les longères imposent souvent des cheminements différents d’un pavillon récent de La Roche-sur-Yon ou d’une maison de bord de mer.
Le plan électrique doit être calé avant les finitions. Emplacement du canapé, hauteur de crédence, sens d’ouverture des portes, position du lit, futur meuble vasque, emplacement de la box : ces choix guident le nombre de prises par pièce et la distribution des circuits. Une norme bien appliquée ne fige pas le logement, elle accompagne les usages réels.
Pour un projet local, les électriciens du réseau MXM Bâtiment vérifient la cohérence entre la NF C 15-100, le budget et les contraintes du bâti. L’enjeu n’est pas d’empiler des prises ou des protections, mais de livrer une installation sûre, contrôlable et durable.
Les documents et contrôles à demander avant les travaux
Avant de signer un devis, demandez un descriptif clair : nombre de circuits, type de tableau, protections différentielles, circuits spécialisés, appareillage, mise à la terre, tableau de communication et traitement des pièces d’eau. Un devis flou sur ces points laisse trop de place aux approximations.
En fin de chantier, l’électricien doit fournir un repérage propre du tableau et, selon le projet, les mesures ou justificatifs utiles. Pour une installation soumise au Consuel, le dossier doit être préparé avec rigueur avant la demande de visite. Pour une rénovation partielle, un contrôle de fonctionnement, un test différentiel et une vérification de terre restent des réflexes professionnels.
La norme NF C 15-100 évolue avec les usages. Une installation pensée aujourd’hui doit intégrer les besoins déjà visibles : réseau internet filaire, appareils puissants, production solaire, mobilité électrique, protections adaptées aux équipements électroniques. C’est souvent au moment des saignées, des doublages et du tableau que se joue la qualité électrique des vingt prochaines années.
